  • 三星贴片机SM321

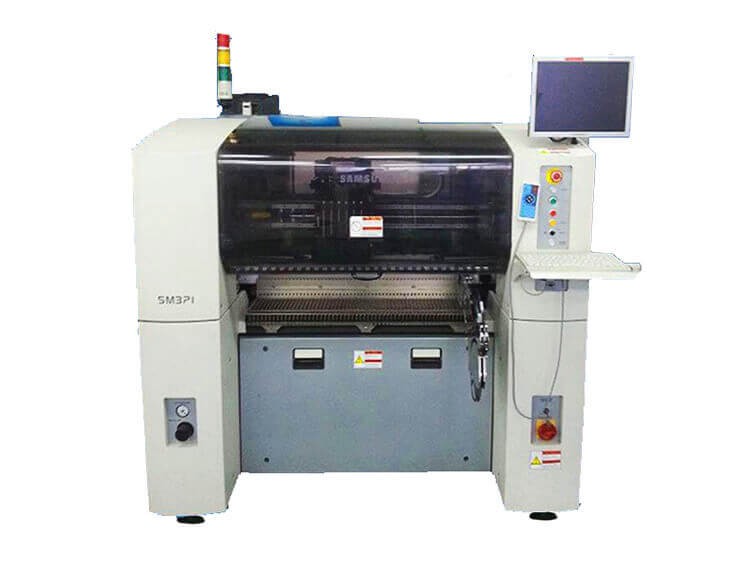

三星贴片机SM321

三星贴片机SM321

  • PCB尺寸:460x400毫米
  • 最小元件:0402 Chip:P0.10mm
  • 飞达站位:Max 120ea
  • 贴片速度:21,000CPH
  • Product description: 三星贴片机SM321,PCB尺寸:460x400毫米,最小元件:0402 Chip:P0.10mm,飞达站位:Max 120ea,贴片速度:21,000CPH
  • INQUIRY

三星贴片机SM321

产品描述:

新一代贴片机的象征,超过21,000 CPH的中速贴片机首次面世!SM321-2006年SM320的最新升级型号


高速度!高产能!

中速贴片机首次达到21,000 CPH。

进一步改进三星的飞行视觉系统后,SM321的贴装速度比SM320提高了10%以上,达到同类中速机最高的元件贴装21,000 CPH,QFP贴装5,500 CPH。

升级后的高速机械结构

贴装头结构

  • 通过贴片头主体的整体铸造及重量减轻,实现了高速运动

  • 通过使用高速旋转轴马达和改进结构提高速度

改进后的传送系统

  • 传送速度提高了30%

  • 改进了传送皮带,缩短了进板时间

  • 通过降低传送带的高度和改进边缘夹紧装置,缩短了Z轴移动距离

  • 采用新型的连动结构,支撑台的平整度和上升运动得到改善(改善了柔性PCB的适应性)

高分辨率视觉系统

采用新型百万像素相机(SM321B型)可以不需要更换相机贴装O603~□22mm Chip,SOP,QFP,BGA和CSP

  • 标准像素飞行相机:FOV 25mm(1005~□22mm)

  • 百万像素飞行相机:FOV 25mm(1005~□22mm)

更便利

  • 为了方便用户采用新型键盘和USB接口

  • 具备在设备上测量Cpk值功能(选件)

更灵活

根据用户需要提供各种型号设备

  • 1005 ~ □55mm: SM321-A型(6憾標准像素相机)

  • 0603 ~ □55mm: SM321-B型(6憾百万像素相机)

  • 大尺寸PCB(L610×510mm): SM321-L型(特殊定制)

IT(智能元件登湳)系统(选件)

  • 完全智能系统: 建立在Oracle上的自动元件登湳

  • 半智能系统: 每台设备半自动元件登湳

智能供料器系统

IT供料器系统提供错料防止和自动元件识别功能

它可以自动识别和防止错料的产生,从而防止由于操作员的错误可能引起的损失

此外,它可以利用储存在数据库中的元件信息,确认剩余元件的数量,有效地管理物料

批量跟踪系统(选件)

利用SM系列的IT供料器系统管理

在集中化的数据中保存完整的每个产品的历史资料,批量跟踪数据可以和其它公司的数据合成一体

型号 SM321
贴装速度 1608 Chip 21,000CPH
1005 Chip 20,000 CPH
SOP16:15,000 CPH/供料器
QFP100:5,000 CPH/托盘
QFP100:1.1sec(固定视觉)
QFP256:1.4sec(固定视觉)
贴装精度 ±50μm@μ+3σ/Chip
±30μm@μ+3σ/QFP
元器件范围 标准配置 1005 ~□22mm IC (CSP 0.75) (飞行视觉)
~ 32mm IC (0.4P)
~ 55mm IC (0.65P / MFOV) (飞行视觉)
选件 0402 ~ 7mm IC (CSP 0.65)
0603 ~ 12mm IC (CSP 0.75) (飞行视觉)
~  17mm IC (0.3P)
~  42mm IC (0.5P)
~ 72mm connector (0.65P/ MFOV) (飞行视觉)
最大高度 H15mm (固定视觉)
窄间距贴装 0402 Chip:P0.10mm
0603 Chip:P0.15mm
基板尺寸(LxWxT) 标准 460x400x4.2~50x40x0.38(重量3kg)
选件 510x460x4.2~
特殊定制 610x510x4.2~
供料器数量 Max 120ea
电源 AC 220/208/220/240/380/415V(50/60Hz,三相)            ,4.7KVA
气压 5kg/cm2,260NL/min
重量 1670kg左右
外形尺寸(毫米) 1650(L) x 1,680(D) x 1,530(H)
