  • SAMSUNG/三星 SCM1 异形贴片机

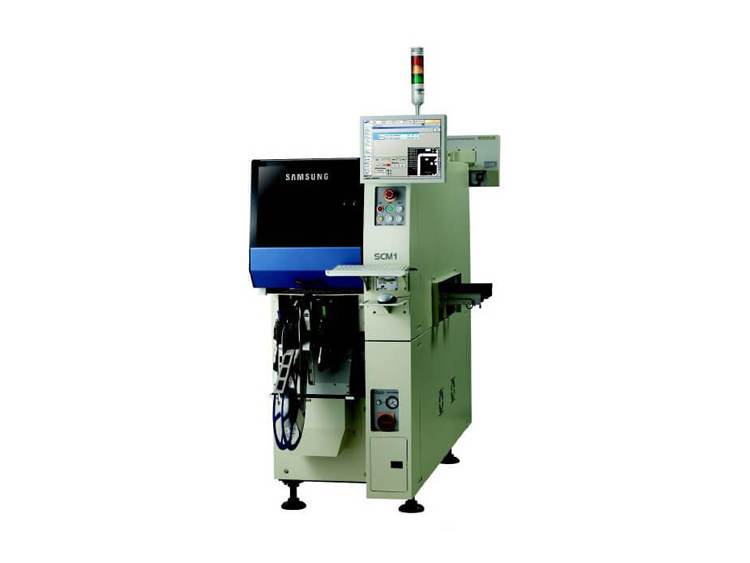

SAMSUNG/三星 SCM1 异形贴片机

SAMSUNG/三星 SCM1 异形贴片机

  • PCB尺寸:250(L)x250(W)
  • 最小元件:1005~x45mm(lead pitch 0.4mm)
  • 飞达站位:16ea
  • 贴片速度:24,000 CPH
  • Product description: SAMSUNG/三星 SCM1 异形贴片机,PCB尺寸:250(L)x250(W), 最小元件:1005~x45mm(lead pitch 0.4mm), 飞达站位:16ea, 贴片速度:24,000 CPH
  • INQUIRY

SAMSUNG/三星 SCM1 异形贴片机

产品描述:


Special Component Mounter

  • 0.68m宽的超薄异型专用机

  • 可以处理的异型元件范围达~□45mm(以带式喂料器为准)

  • 增强了异型元件的处理能力,背光(Back Light)识别,屏蔽罩(Shield Can)装贴精度检查

  • 允许混流生产(选项),同种PCB(顶/底)

  • 允许电动式/气压式喂料器混用

  • 内置料带切刀(Tape Cutter)

  • 贴装速度: Max. 3K CPH

  • 适应元器件: ~ 45mm(H=15mm)

  • 贴装精度: ±50㎛@μ+3σ

  • 适应的PCB: Max. L300ⅹW250ⅹ2lane

允许电动式/气压式喂料器混用

  • 电动式供料器与气压式供料器混用,可以根据工作人员的环境选择适当的喂料器

  • splicing单元自动跳过功能(选项:电动式喂料器),使用splicing detect专用joint tape时可以

增强了屏蔽罩处理能力

  • 装贴精度检查功能

  • 装贴了屏蔽罩后进行装贴精度检查,事先防止不良

  • 适用了屏蔽罩元件专用识别算法,元件自动示教功能及屏蔽罩专用编辑画面等,可以提供多样化的识别算法

提高了操作便利性

  • 内置料带切刀(选项)

  • 适用SM400共用MMI

  • 提供Job Change专用画面

型号 SCM1(单轨道) SCM2(双轨道)
定位 飞行相机+固定相机 飞行相机+固定相机
贴装轴杆数 1个主轴 x 1 个悬臂 1个主轴 x 1 个悬臂
2个主轴 x 1 个悬臂(选项)
贴装速度 24,000 CPH (本公司事基准) 24,000 CPH (本公司事基准)
3,000 CPH (2 spindles本公司事基准)
贴装精度 ±50μm@μ+3σ(1005为准) ±50μm@μ+3σ(1005为准)
元器件范围 固定相机 FOV45 1005~x45mm(lead pitch 0.4mm) 1005~x45mm(lead pitch 0.4mm)
最大高度 15mm 15mm
基板尺寸 最小 50(L)x50(W) 50(L)x50(W)
最大 250(L)x250(W) ,300(L)x250(W)(选项) 250(L)x250(W) ,300(L)x250(W)(选项)
PCB 厚度 0.38~4.2mm 0.38~4.2mm
Feeder插槽数 16ea 32ea
电源 AC 220(50/60Hz,单相),最大2.0KVA AC 220(50/60Hz,单相),最大2.0KVA
气压 0.5~0.7MPa(5.1~7.1kgf/cm2)150NL/min 0.5~0.7MPa(5~7kgf/cm2) 150NL/min
重量 750kg左右 750kg左右
外形尺寸(毫米) 680(L) x 1,480(D) x 1,480(H) 680(L) x 1,870(D) x 1,480(H)
