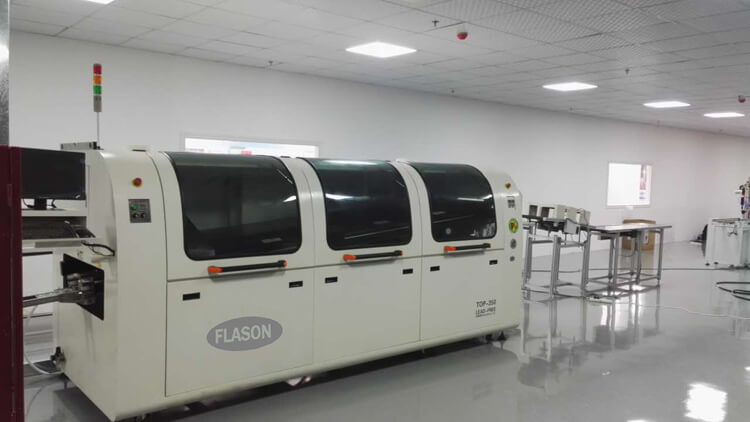

新型波​峰焊设备TOP350

PCB宽度: 350mm
加热区长度: 2000mm
重量: 1300KG
尺寸: 4300(L)*1400(W)*1560(H)

新型波峰焊设备TOP350

产品介绍:


新型波峰焊设备TOP350

1.接驳装置:

双轨联动式入板接驳方式,碳钢链条传动。

2.传输系统:

配置新型钛合金双钩爪,铝合金导轨防变形结构设计;手动调节基板宽度;输送角度可调节;运输速度采用变频器控制,无级调速。

3.喷雾系统:

喷雾移动采用双动力步进马达控制;对应PCB喷雾长度自动调节,数字设定喷雾宽度及速度,带压力表微调装置调节喷雾流量和喷雾颗粒大小; 恒压装置供给助焊剂、助焊剂液位报警及助焊剂自动添加;强力排风、过滤系统。

4.预热系统:

W型发热管预热,三段温区,抽屉式模块化设计,加热更均匀,预热区长度为1.8米,PID温度控制方式。

5.锡炉系统:

锡炉内胆采用4MM316L材料;直联式马达驱动波峰,变频调速;锡渣导流及降低氧化物装置;手动控制锡炉进出及升降运动;外置式加热装置,PID控温方式。

6.冷却系统:

强制自然风上下冷却。

7.洗爪装置:

专用毛刷清洗。

8.控制系统:

商用PC+PLC电器控制系统,超温报警,时间设定,温度曲线测试,中英视窗操作界面,数据存储等功能。

控制方式

电脑+PLC控制

运输马达

1P AC220V,60W

运输速度

0-2000mm/min

基板尺寸

50-350mm(W)

锡炉容量

400 KG

波峰马达

3PAC220V,0.18KW*2PC

洗爪泵

1P AC220V 6W

运输方向

L→R(R→L可选)

助焊剂容量

6 L

预加热区

2000mm 四段PID全热风独立控制,室温~250℃

锡炉加热

1KW*9PCS 室温~300℃

波峰高度

Approx.12mm

焊接角度

4-7°

助焊剂气压

3-5BAR

电源

AC380V 50HZ/60HZ

正常运行功率

8KW

总功率

20KW

机壳尺寸

3800×1420×1750mm

净重

1500KG
