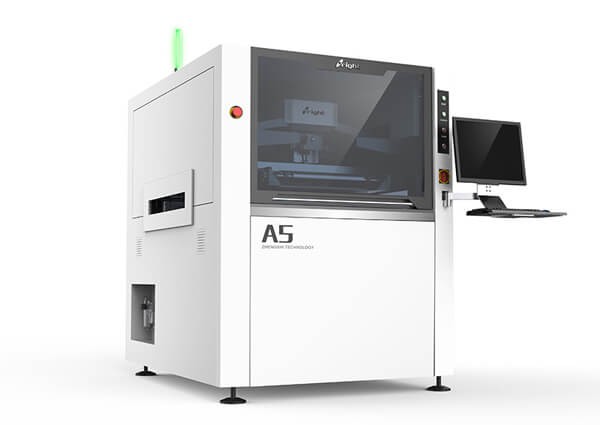

高精度全自动锡膏印刷机A5

印刷尺寸：50x50mm~400×340mm
PCB规格：厚度0.6mm ~ 6mm
锡膏印刷范围：03015，01005, 0201, 0402, 0603, 0805, 1206等以及其他规格尺寸
应用范围：手机，通讯，液晶电视，机顶盒，家庭影院，车载电子，医疗电力设备，航天航空等产品/设备的生产制造, 和一般电子产品的生产加工。
产品概况: 高精度全自动锡膏印刷机A5, 印刷尺寸：50x50mm~400×340mm, PCB规格：厚度0.6mm ~ 6mm, 锡膏印刷范围：03015，01005, 0201, 0402, 0603, 0805, 1206等以及其他规格尺寸, 应用范围：手机，通讯，液晶电视，机顶盒，家庭影院，车载电子，医疗电力设备，航天航空等产品/设备的生产制造, 和一般电子产品的生产加工。
INQUIRY

高精度全自动锡膏印刷机A5

产品描述：

一．机器规格参数

Model型号			A5
Item项目
网框尺寸 Screen Frames		Min Size	470×370mm
		Max Size	737×737mm
		Thickness	25~40mm
PCB Min Size最小尺寸			50×50mm
PCB Max Size最大尺寸			400×340mm
PCB Thickness厚度			0.4~6mm
PCB Warpage翘曲量			<1%
Transport Height传送高度			900±40mm
Transport Direction传送方向			Left-Right;Right-Left;Left-Left;Right-Right 左-右；右-左；左-左；右-右
Transport Speed运输速度			Max 1500mm/s（Programmable）
Board Location PCB的定位	Support System 支撑方式		Magnetic Pin/Up-down table adjusted/support block 磁性顶针/可调节顶升平台/等高块
	Clamping System 夹紧方式		Side clamping,vacuum nozzle 边夹；真空吸嘴
Printer Head 印刷头			Two independent motorised printhead 两个独立的直连式马达驱动印刷头
Squeegee Speed刮刀速度			6~200mm/sec
Squeegee Pressure刮刀压力			0~15kg马达控制
Squeegee Angel刮刀角度			60°/55°/45°
Squeegee Type刮刀类型			Stainless steel（standard）,plastic 钢刮刀标准；胶刮刀
Stencil Separation Speed钢网分离速度			0.1~20mm/sec （Programmable）
Cleaning System清洗方式			Dry 、Wet、Vacuum （Programmable）干、湿、抽真空
Table Adjustment Ranges工作台调整范围			X:±10mm;Y:±10mm;θ:±2°
整机参数Machine
Repeate Position Accuracy重复定位精度			±0.01mm
Printing Accuracy印刷精度			±0.025mm
Cycle Time印刷周期			<7s（Exclude Printing & Cleaning）
Product Changeover换线时间			<5Min
Air Required使用空气			4.5~6kg/cm2
Power Input电源			AC:220±10%,50/60HZ1F3KW
Control Method控制方法			PC Control
Machine Dimensions机器外形尺寸			1220（L）×1355（W）×1500（H）mm
Machine Weight机器重量			Approx:1000kg

二．特点

1.刮刀系统

*拱桥型悬浮挂式直连刮刀

*可编程的悬浮自调整步进马达驱动印刷头

*双边双滑块的四轮定位式滑轨型结构,确保刮前后运行的精准度及平稳度
*针对于前后刮刀压力所需不同及升降的稳定性而设计,防止锡膏外泄及刀片具有一定弹性的装夹设计,刮刀的压力,升降速度,印刷速度,印刷范围均软件可调,且为客户提供了多种脱模方式来适应不同下锡要求的PCB板,为客户提供了一个良好的印刷控制平台；
*滑轨型刮刀系统，提高运行稳定性及延长使用寿命；

全闭环刮刀压力反馈装置，时刻监控刮刀压力的大小，使得下锡更饱满；

2.钢网定位系统

大小钢网通用 ,具有良好而广泛适用性

采用进口SMC气缸做为压钢网气缸，

嵌入式刻度尺,永不脱落

分段式固定式钢网框架

3.图像及光路系统

X,Y轴采用日本黑田高度研磨丝杆，两端日本松下电机带动

内部增加偏光片,自动精准的抓取不同型状的MARK点

上,下和同轴三路均匀光源

采用日本东芝工业相机

4.PCB运输及定位系统

进板方向任意选择,可自由组合

特殊工艺的内齿运输皮带,防止卡板

可编程式运输速度控制使停板更精准

采用性侧夹及真空吸腔,有效夹紧PCB保证PCB和钢网之间完全平整接触.

5.清洗系统

喷淋式的清洗方式

干,湿,真空洗任意组合

分离式清洗结构

圆弧式的清洗胶条

清洗液,和钢网清洗纸用量可控

6.平台校正系统

UVW平台结构,精度高,刚性大,结构紧凑

三轴联动，体积小，精度高

7.底座及机架系统

整体成形牢固

松下电机加日本原厂高精度研磨丝杆

高刚性,高稳定性的左右对称机架结构

8.电气路系统

安全简洁的电路气路排布

电路气路竖立排放机器两侧及后部,维护方便.

9.操作系统

简单易学易用的友好操作界面,具有良好的人机对话功能

做程序文件具有教学及导航功能,每步都有提示

中英文一键切换

具有操作日志,故障记录分析诊断等功能

10.其他功能选项

自动点胶功能

自动扫码功能

自动加锡功能

整线闭环控制

恒温恒湿功能

钢网堵孔功能

可根据客户实际需求定制其它功能

锡膏印刷范围

(1), SMT工艺的电阻，电容，电感，二极管，三极管等贴片元器件生产加工：01005, 0201, 0402,0603, 0805, 1206等以及其他规格尺寸；
(2), IC: 支持SOP, TSOP, TSSOP, QFN 等封装，最小间距(Pitch) 0.3mm;
支持 BGA, CSP封装，最小球径(Ball) 0.2mm;
(3),印刷尺寸：50mm x 50mm ~ 370×470mm;
(4), PCB规格：厚度0.6mm ~ 6mm
(5), FPC规格：厚度0.6mm以下(带治具)
应用范围
手机，通讯，液晶电视，机顶盒，家庭影院，车载电子，医疗电力设备，航天航空等产品/设备的生产制造, 和一般电子产品的生产加工。
